В современном литье пластмасс качество изделия на 30% зависит от температурного режима оснастки.
Процесс переработки полимеров требует строгого соблюдения тепловых параметров.
Предварительный прогрев холодной формы перед запуском серии
Автоматический отвод избыточного тепла или его компенсация
Поддержание температуры до +350°C для инженерных пластиков
Сокращение времени цикла, снижение брака и идеальная повторяемость свойств изделия.

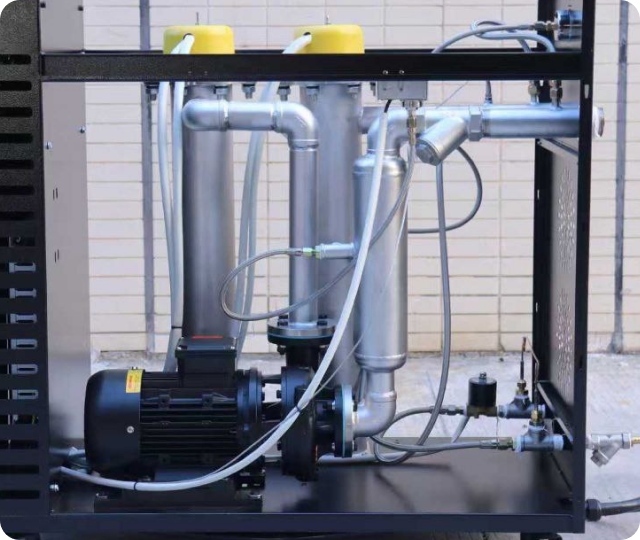

Термостат работает по замкнутому контуру циркуляции, динамически компенсируя тепловые колебания.
Прокачивает теплоноситель через каналы пресс-формы
Быстро подогревает теплоноситель до заданной температуры
Теплоноситель забирает или отдаёт тепло форме
Измеряет температуру возвращающейся жидкости
Управляет ТЭНами и клапаном охлаждающей воды
Циркуляция происходит следующим образом: замкнутый контур циркуляции термостата обеспечивает стабильный температурный режим пресс-формы в каждом цикле литья, автоматически компенсируя тепловые колебания с точностью до ±0.5°C. Процесс начинается с подачи теплоносителя: насос создаёт давление и направляет жидкость в каналы охлаждения, где она забирает избыточное тепло от расплавленного полимера или подогревает холодную форму на этапе запуска. Нагретый теплоноситель возвращается в термостат, где датчик температуры фиксирует отклонения от заданных значений, а ПЛК-контроллер автоматически корректирует режим, включая ТЭНы нагрева или открывая клапан охлаждения через теплообменник с магистральной водой. Подготовленный теплоноситель снова подаётся в форму, и этот цикл непрерывно повторяется в течение всей производственной серии, обеспечивая выход на рабочий режим.
Использование термостата обязательно для широкого спектра материалов. Для одних критичен нагрев формы, для других — эффективное охлаждение
| Тип материала | Примеры материалов | Требование к термостатированию | Почему это важно |
|---|---|---|---|
| Частично-кристаллические термопласты | ПЭ, ПЭТ, ПП, ПА, ПОМ, ПБТ | Обязательно. Точное поддержание температуры формы (часто со стабильным охлаждением) для правильной кристаллизации. | От этого зависят механические свойства, усадка, коробление и термостойкость готового изделия. Колебания температуры более 1-2°C могут привести к браку. |
| Высокотемпературные инженерные пластики | PEEK, PPS, LCP, PPA | Строго обязательно. Высокотемпературные масляные термостаты (до 160-350°C) для нагрева формы. | Эти материалы обладают высокой температурой плавления и текучестью. Нагрев формы необходим для качественного заполнения и достижения заданных физико-химических свойств. |
| Эластомеры и резины | ТЭП, СКН, силиконовые, фторкаучуки, резиновые смеси | Обязательно для вулканизации (сшивки) в форме. Диапазон температур от 70°C до 250°C и выше. | Термостат используется для нагрева формы, чтобы запустить химическую реакцию вулканизации. Без точного нагрева изделие не приобретёт эластичность и прочность. |
| Термопласты с критикой к качеству поверхности | ПС, АБС-пластик, поликарбонат (ПК) | Термостатирование желательно для получения глянца и снятия напряжений. | Контроль температуры формы (часто с функцией нагрева) позволяет улучшить растекаемость материала, уменьшить выраженность спайных швов и ликвидировать «недоливы» в тонкостенных деталях. |
| Термореактивные пластмассы | Эпоксидные смолы, фенольные смолы (бакелит) | Нагрев формы критичен. Используются специфические методы литья. | В отличие от термопластов, они не плавятся повторно, а отверждаются (полимеризуются) в форме под воздействием температуры. Процесс требует точного нагрева. |

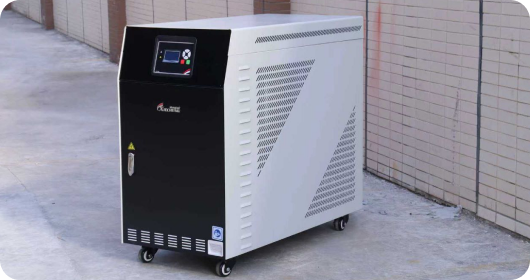

Выбор типа термостата диктуется требуемым температурным диапазоном
Высокотемпературные масляные термостаты, работающие при температурах до 320°C и выше, используются для решения сложных технологических задач, когда стандартных водяных систем недостаточно. Их главное назначение — обеспечить нагрев пресс-формы до температур, при которых вода закипает или требует создания чрезмерно высокого давления в системе.
Высокотемпературные масляные термостаты критически необходимы при переработке так называемых высокотемпературных инженерных пластиков (High-Performance Polymers). Эти материалы обладают высокой температурой плавления и вязкостью, и для их качественного формования требуется поддерживать пресс-форму в сильно нагретом состоянии.
Ниже приведена таблица с ключевыми материалами, требующими таких условий:
Масляные термостаты до 320–350°C работают при атмосферном давлении
| Материал | Температура (°C) | Зачем нужен нагрев |
|---|---|---|
| PEEK (Полиэфирэфиркетон) | 175 – 220 | Достижение высокой кристалличности для термо- и химстойкости |
| PPS (Полифениленсульфид) | 135 – 200 | Обеспечение размерной стабильности и механической прочности |
| LCP (Жидкокристаллические полимеры) | 240 – 280 | Формирование волокнистой структуры для электроники |
| PEI / PSU (Полиэфиримид / Полисульфон) | 110 – 175 | Снижение внутренних напряжений, предотвращение растрескивания |
При температурах выше 90-100°C использование воды в открытых системах невозможно из-за кипения. Теоретически воду можно использовать и при более высоких температурах (до 160-200°C), но для этого требуется создание высокого давления в замкнутом контуре, что усложняет и удорожает оборудование и оснастку. Масляные термостаты имеют ключевые преимущества в высокотемпературном сегменте:
Применение таких термостатов диктуется не только материалом, но и требованиями к самому процессу или изделию:
Таким образом, высокотемпературные масляные термостаты до 320°C применяются там, где стандартные решения бессильны: в аэрокосмической, автомобильной (подкапотное пространство), электронной и медицинской промышленности для производства деталей из PEEK, PPS, LCP, PSU и PEI. Они обеспечивают необходимые физико-механические свойства конечного продукта и делают возможным литье геометрически сложных и тонкостенных изделий из высоковязких расплавов.
Ошибка в выборе ведёт к неравномерному охлаждению и браку
Должен перекрывать технологические требования материала с запасом 10–15%
Насос должен продавить теплоноситель через узкие каналы сложной формы
Определяет скорость выхода формы на режим после простоя
Теплообменник должен успевать отводить тепло впрыска
ПИД-регулятор должен обеспечивать точность ±0.5°С — ±1°С
Один термостат на одну форму. Золотой стандарт для прецизионного литья и крупных изделий.
Один мощный агрегат обслуживает несколько зон одной формы через коллектор.

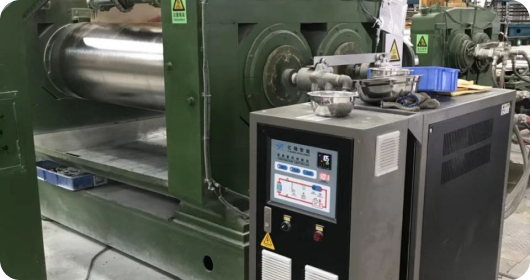

Комбинация масляного термостата и водяного охладителя в одном цикле.
Термостат — это ключевой инструмент управления рентабельностью, потому что стабильный температурный режим снижает брак до 35%, сокращает цикл литья на 22% и защищает дорогостоящую оснастку от износа. Инвестиции в точный контроль окупаются за 6–8 месяцев.
Предоставьте инженерам параметры пресс-формы, тип материала и время цикла для точного расчета.
Мы подберем решение для максимальной отдачи от вашего оборудования.
